使用esp32与正泰ddsu666电表通讯，读取用电数据

功能特征：

配网：

• 支持esptouch v1配网。
• 连接失败自动进入配网模式，配网失败再次启动配网，二次失败重启系统。
• 支持手动进入配网模式。

系统相关：

• 支持读取esp的系统信息，包括：
  • 开机时间
  • 剩余堆内存
  • wifi名称，ip地址, 信号强度, mac地址
  • 核心温度等cpu信息
  • 系统版本
  • 硬件信息
  • ...
• 支持手动重启，重启成功并成功联网，蓝色led会闪烁1次
• 任务看门狗，系统卡死会自动重启

mqtt:

• 异步监听订阅，订阅收到消息蓝色led闪烁1次
• 断开检测，蓝色led闪烁3次，重连失败累计10次重启
• 55000ms刷新连接，防止连接被交换网断开

ddsu666电表通讯：

• 异步读取电表数据
• 支持电能清零
• 更改电表数据读取频率，支持手动进入数据监听模式。无即时监听续期，会超时后进入休眠模式

ota升级：

• 一键重启进入升级模式。如果升级成功蓝色led闪烁5次。

使用方法：

1. 准备mqtt服务器

配置好mqtt服务器，可以使用公有云或者自己搭建。

2. 配置与编译固件

项目地址 https://github.com/xinjiawei/esp32c3_mqtt_ddsu666

• 安装visualgdb
• idf menu 内找到Example Configuration菜单，编辑填写自己的mqtt地址和ota地址，然后remake项目
• build

3. 安装客户端

推荐使用IoT MQTT Panel 客户端, 有安卓和ios客户端, 应用内支持定义自己的面板。

安卓下载: https://play.google.com/store/apps/details?id=snr.lab.iotmqttpanel.prod

ios下载: https://apps.apple.com/cn/app/iot-mqtt-panel/id6466780124

这里分享我的面板配置文件,文件名为IoTMQTTPanel-241215_130105.json，可以导入软件使用。效果在尾图。

4. 其他接入

先订阅esp32_response这个topic，然后向sysop-get的topic发送info-power, qos为0，即可获得数据。后续流程需要自己定制。

配套的用电量微信通知脚本: https://github.com/xinjiawei/ddsu666_power_meter_notify

已知的问题：

• mqtt订阅sysop-get的topic，收到info-sys，执行系统信息查询，然后发布系统数据到esp32_response的topic。这个过程有概率触发系统崩溃重启，无法稳定复现问题。如果首次启动系统后立刻操作有概率触发。

笔记：

// ddsu666出厂默认的2007协议换到modbus协议
// 算CS https://crccalc.com/
FE FE FE FE 68 48 89 09 19 08 21 68 14 0E 33 33 35 3D 35 33 33 33 33 33 33 33 33 33 E6 16
// 参考教程: https://www.xingkongbeta.com/?p=272

ddsu666电表，modbus交互数据格式参考: https://www.modbus.cn/10181.html

uint8转float的代码参考: https://github.com/gjtimms/Modbus-RTU-Listen

效果

IoT MQTT Panel 客户端

esp32调试输出

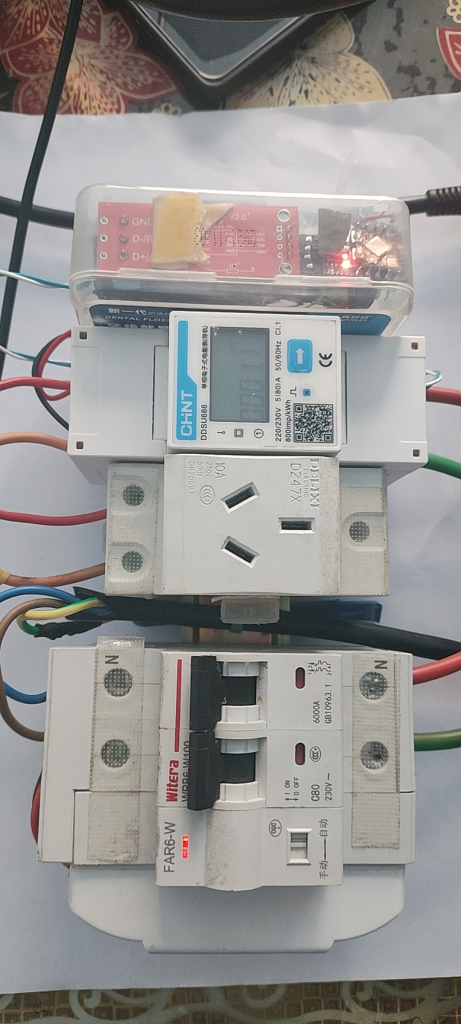

电表与esp32

组装测试
